Лазерне різання нержавіючої сталі для виготовлення трафаретів з метою нанесення паяльної пасти при монтажі мікропроцесорів

Лазерне різання нержавіючої сталі в сучасних високотехнологічних виробництвах набуває все більшого поширення. Одним з таких процесів є лазерне різання нержавіючої сталі для виготовлення трафаретів з метою нанесення паяльної пасти на друковані плати для монтажу електронних схем із застосуванням інтегральних мікросхем та мікропроцесорів.

У сучасному виробництві виготовлення трафаретів застосовують, переважно, такі способы:

• хімічне травлення,
• гальванопластика,
• лазерне різання.

Хімічне травлення

Метод хімічного травлення порівняно дешевий, проте застосовувати його доцільно лише для друкованого монтажу з відносно великим кроком висновків радіокомпонентів – не менше 0,5 мм.

Гальванопластика

За допомогою гальванопластики можна виготовити трафарети з нікелю з відстанню між елементами монтажу не менше 0,3-0,4мм. Але вартість їх виготовлення набагато вище, до того ж вони відрізняються підвищеною крихкістю.

Лазерне різання

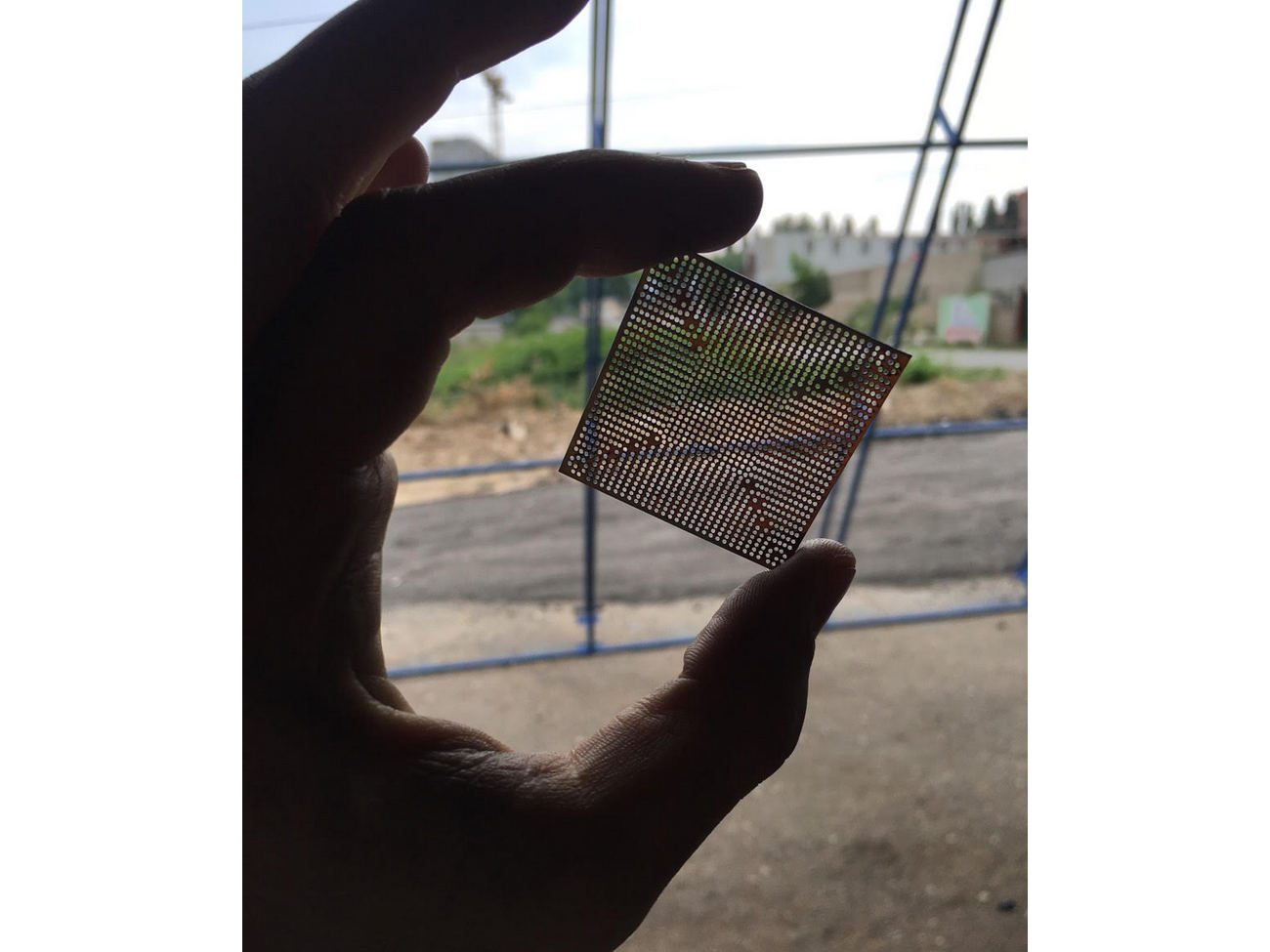

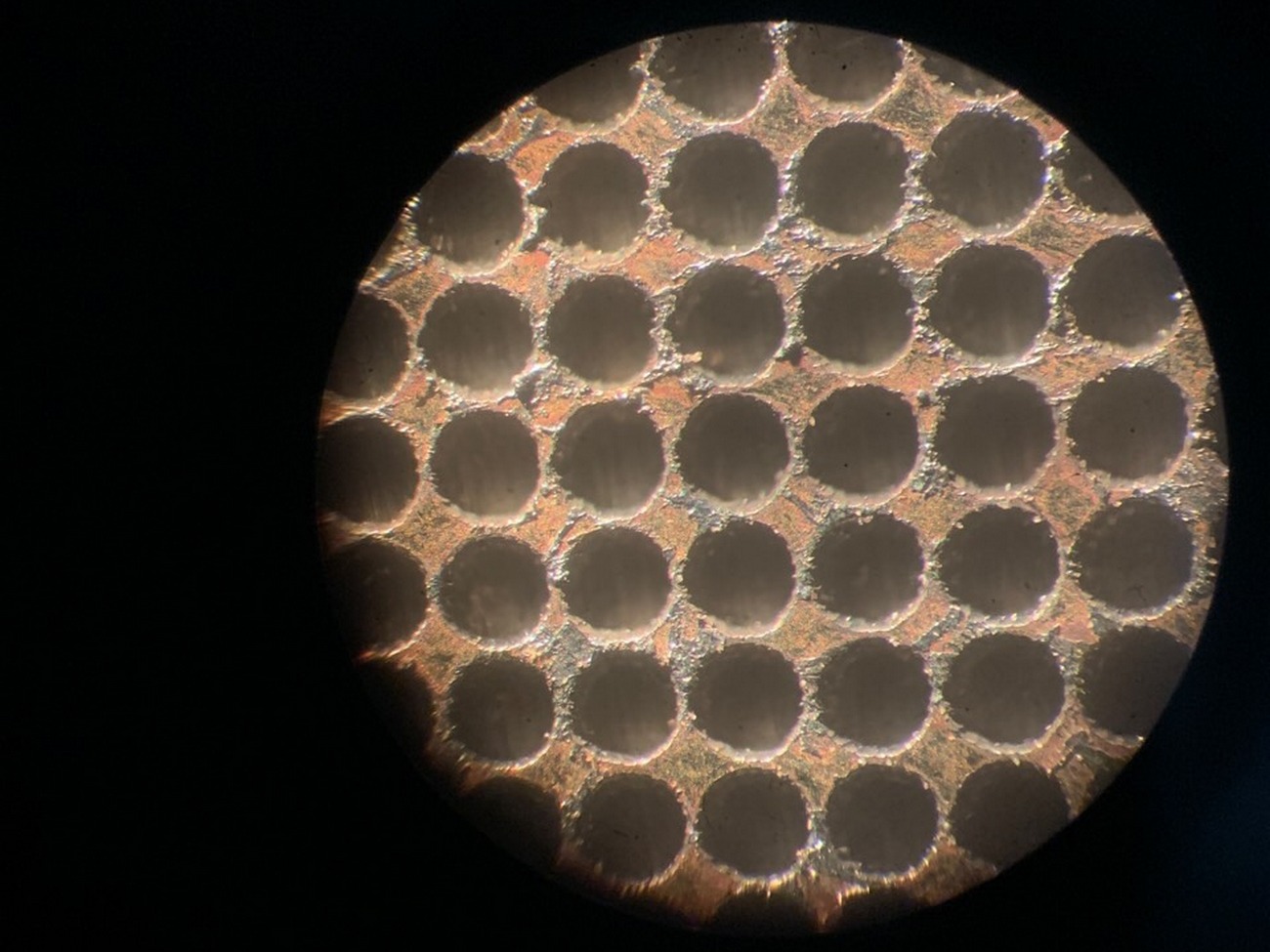

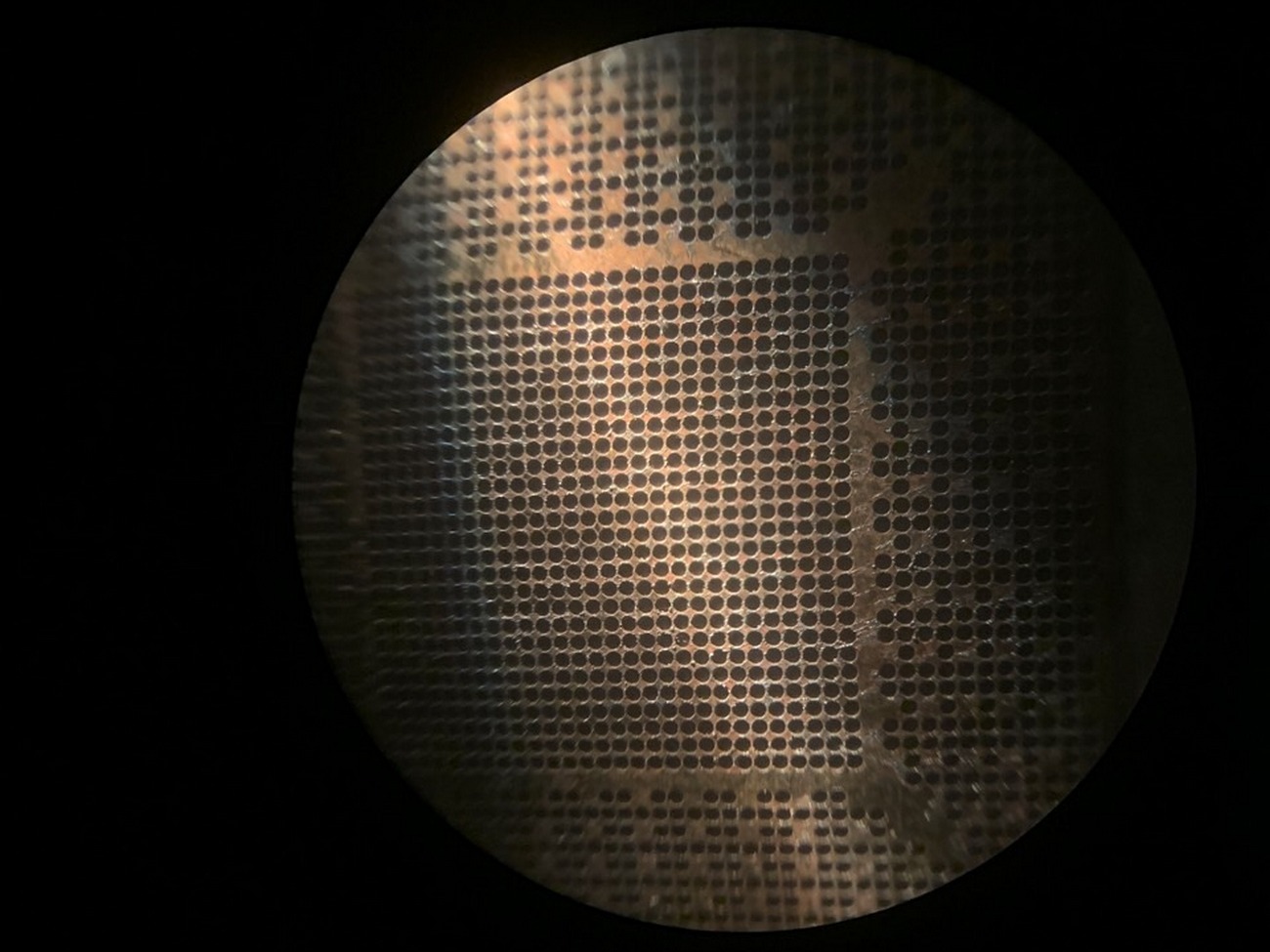

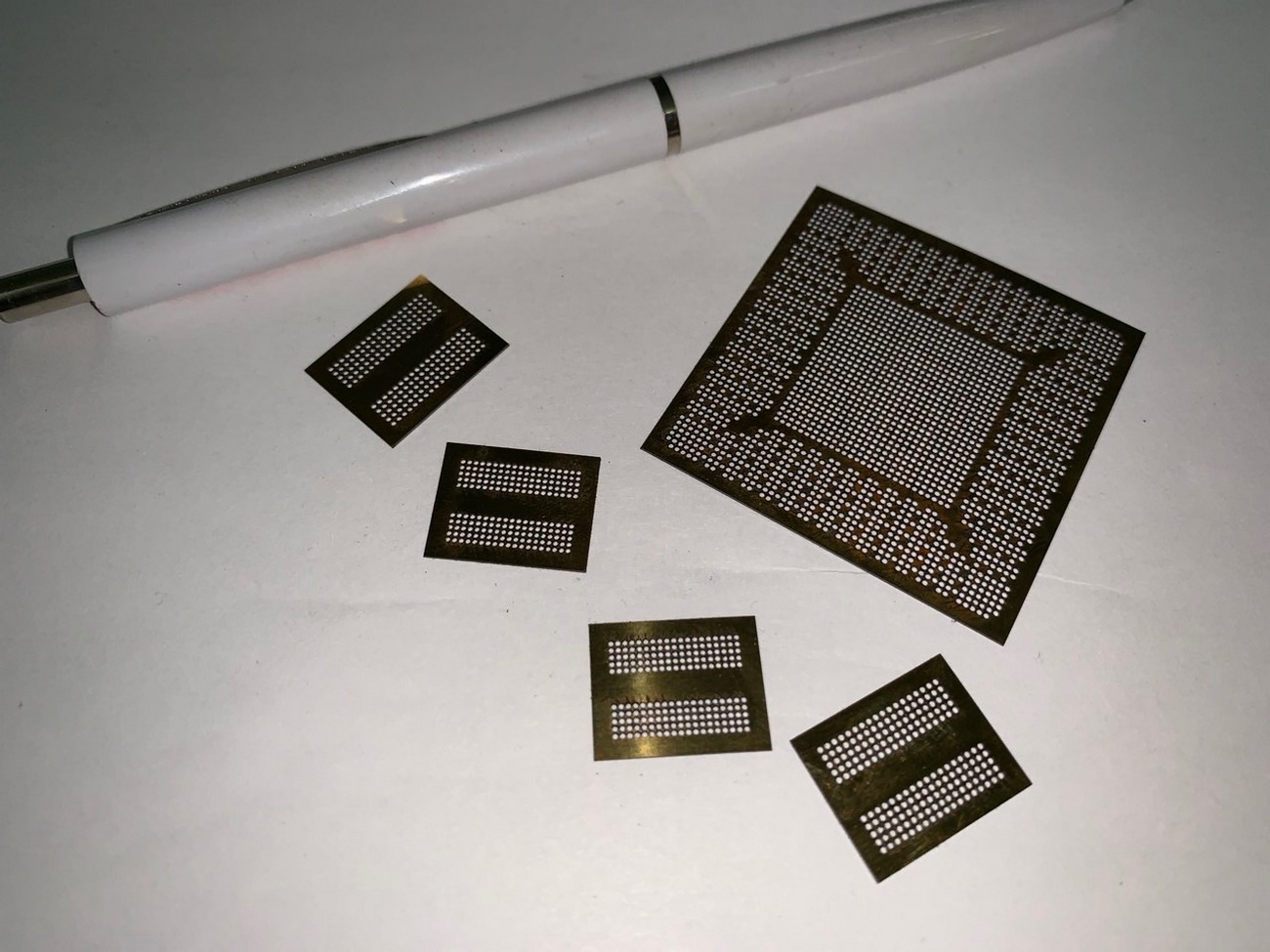

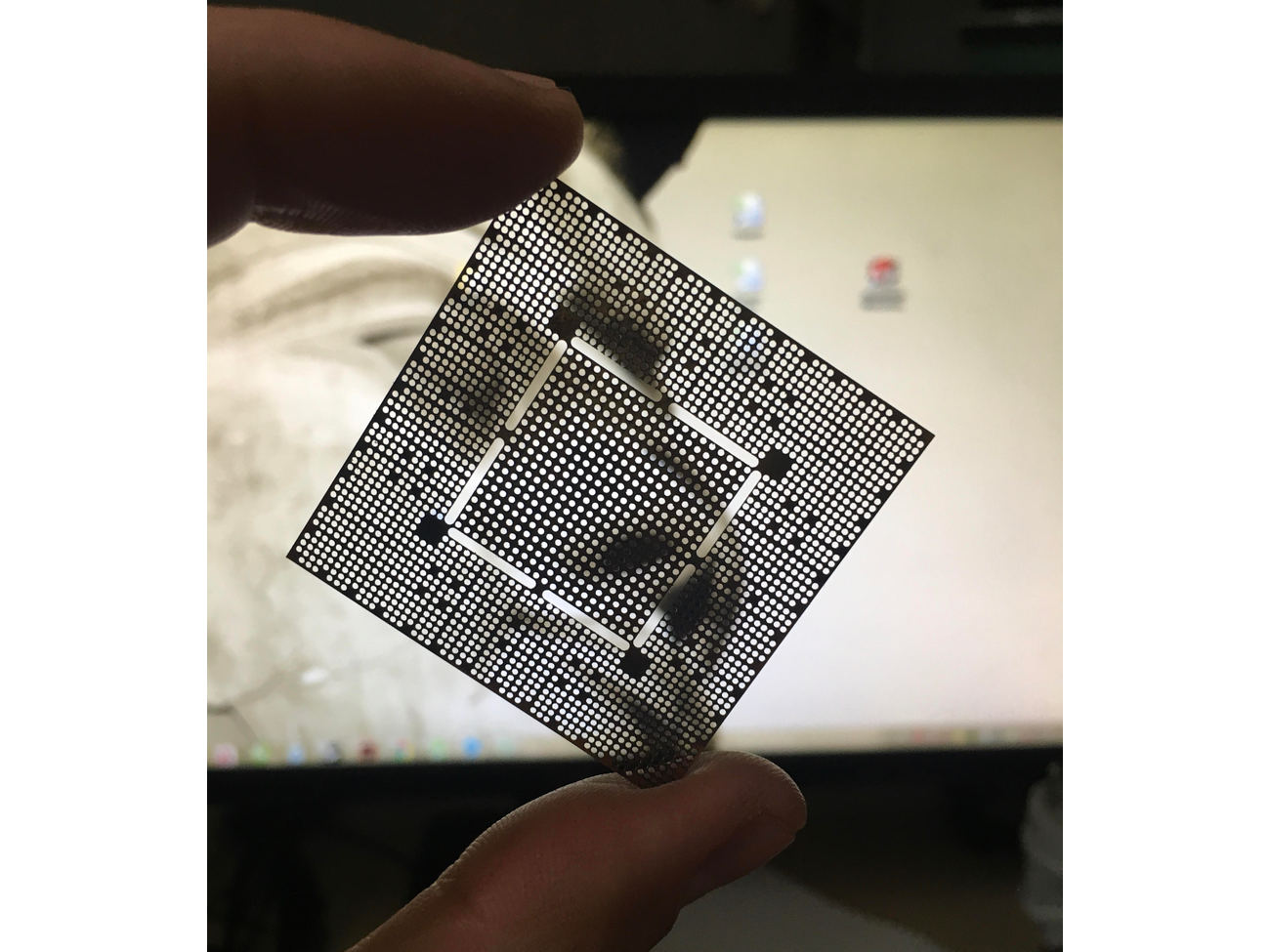

Технологія виготовлення трафаретів із застосуванням лазерного різання в кілька разів дешевше за виготовлення трафаретів із застосуванням технології гальванопластики. Так як трафарет виготовляється з нержавіючої сталі, він набагато менше зношується при нанесенні паяльної пасти на друковану плату. Отвори в трафареті, завдяки конусним властивостям лазерного променя, мають трапецеїдальну форму, тобто нижня частина отворів, прилегла до друкованої плати, трохи ширша за верхню. Тому, при відділенні трафарету від плати після виконання технологічної операції забезпечується оптимальне відшарування друкарської пасти від стінок отворів трафарету.

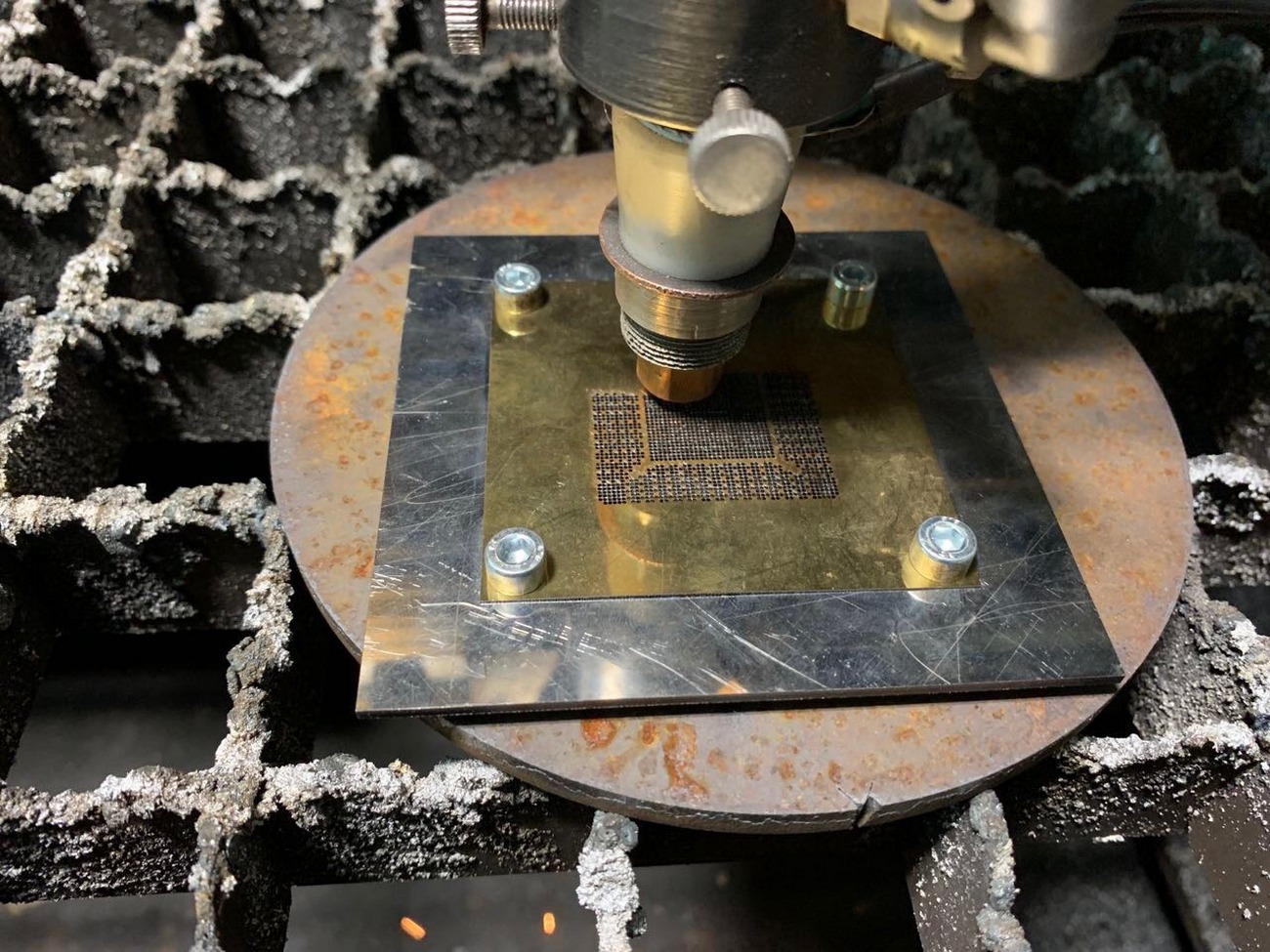

Застосування сучасного лазерного обладнання з числовим програмним управлінням дозволяє виготовляти отвори в трафаретах будь-якої геометричної форми з високою точністю і великою роздільною здатністю, переносячи малюнок монтажу безпосередньо з графічних файлів комп'ютера. А це дозволяє виконувати монтаж на друкованих платах практично будь-яких компонентів із кроком виводів менше 0,5 мм. Незважаючи на те, що обладнання для лазерного різання трафаретів має високу вартість, трафарети з нержавіючої сталі за рахунок їх зносостійкості що виготовляються на ньому, відсутності додаткової механічної обробки перед та в процесі експлуатації, з лишком окупає витрати на їх виготовлення.
